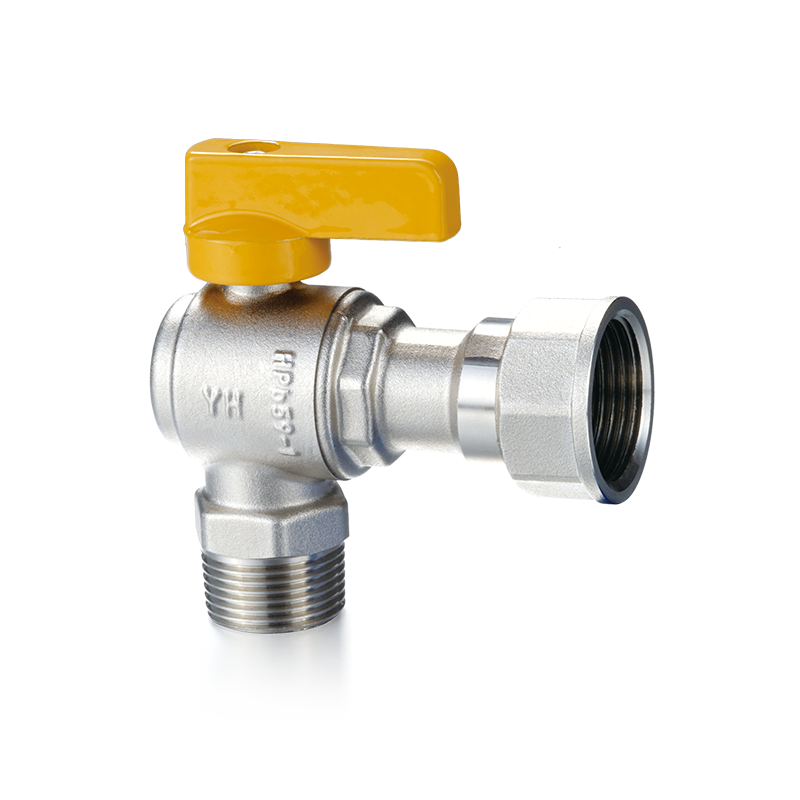

Injap Bebola Sudut Kanan Loyang Pengeluar

Gambaran Keseluruhan Teknikal

The Injap Bebola Sudut Kanan Loyang mewakili kemajuan kritikal dalam mekanik bendalir, direka khusus untuk mengoptimumkan ruang dan menukar arah dalam seni bina saluran paip berprestasi tinggi. Tidak seperti injap sebaris standard yang memerlukan sambungan paip tambahan dan siku 90 darjah yang berasingan, Injap Bebola Sudut Kanan Loyang menyepadukan kawalan bendalir dan pengalihan arah ke dalam satu badan yang padat. Reka bentuk unik ini meminimumkan titik kebocoran yang berpotensi, mengurangkan kos buruh pemasangan dengan ketara, dan mengurangkan kesan keseluruhan jentera atau pemasangan paip.

Bagi jurutera industri dan pakar perolehan, kecekapan aliran bendalir adalah metrik terpenting. Ningbo Yunhua Valve Co., Ltd. menggunakan penyelidikan hidraulik yang ketat untuk memastikan bahawa geometri dalaman Injap Bebola Sudut Kanan Loyang mengurangkan pergolakan yang dijana secara semula jadi apabila bendalir menukar arah pada sudut tepat. Dengan mengekalkan peralihan teras dalaman yang lancar, reka bentuk injap ini mengoptimumkan ciri aliran, mengurangkan penurunan tekanan dan menstabilkan prestasi sistem.

Integriti Bahan

Prestasi a Injap Bebola Sudut Kanan Loyang dalam persekitaran industri yang menuntut sangat bergantung pada metalurginya. Memilih gred aloi premium memastikan badan injap boleh menahan tekanan mekanikal yang tinggi, pengoksidaan kimia dan penyahzinan. Formulasi premium seperti HPb59-1 dan CW617N banyak digunakan dalam pembuatan profesional untuk memberikan keseimbangan ideal antara kekuatan tegangan dan kebolehmesinan.

Di bawah ialah perbandingan parameter teknikal terperinci yang menggariskan komposisi kimia dan tingkah laku prestasi aloi loyang industri standard yang digunakan dalam pengeluaran Injap Bebola Sudut Kanan Loyang :

Ningbo Yunhua Valve Co., Ltd. melaksanakan proses pengesahan bahan yang komprehensif merentasi kemudahan 20,000 meter perseginya, memastikan setiap kelompok rod loyang mentah mematuhi spesifikasi aloi ini dengan tepat. Dengan menggunakan bengkel ujian lanjutan untuk memeriksa bahan mentah yang masuk, integriti struktur setiap siap Injap Bebola Sudut Kanan Loyang dijamin sepenuhnya.

Dinamik Bendalir Teras

Operasi mekanikal dalaman bagi Injap Bebola Sudut Kanan Loyang bergantung pada sfera yang dimesin dengan ketepatan suku pusingan yang diletakkan di dalam rongga badan injap. Apabila operator memutarkan tuil atau penggerak sebanyak 90 darjah, port dalaman bola sejajar terus dengan saluran masuk dan keluar ortogon.

Dari perspektif dinamik bendalir, laluan sudut kanan memperkenalkan daya emparan kepada medium bergerak apabila ia mengenai dinding ruang belakang badan injap sebelum keluar. Untuk memerangi ini, lubang dalaman sfera mesti digilap ke kemasan cermin untuk meminimumkan geseran lapisan sempadan. Dalam kedudukan terbuka sepenuhnya, yang berkualiti tinggi Injap Bebola Sudut Kanan Loyang mencipta laluan aliran yang cekap yang meminimumkan peronggaan setempat dan daya ricih yang biasa dalam reka bentuk alternatif gred rendah.

Sistem Pengedap

Untuk menjamin integriti operasi jangka panjang dan penutupan ketat gelembung yang lengkap, seni bina pengedap a Injap Bebola Sudut Kanan Loyang mesti dibina daripada bahan elastomer atau fluoropolimer yang sangat berdaya tahan. Pengedap utama yang mengelilingi loyang dalaman atau bola bersalut krom tertakluk kepada geseran berterusan, pengembangan terma setempat dan tekanan talian yang berbeza-beza.

Polytetrafluoroethylene (PTFE) kekal sebagai penanda aras industri kerana sifat lengai kimia yang luar biasa dan pekali geseran yang rendah. Walau bagaimanapun, aplikasi menuntut khusus memerlukan variasi pengedap yang diubah suai untuk memanjangkan hayat perkhidmatan injap. Jadual di bawah membentangkan analisis perbandingan bahan pengedap utama yang disepadukan ke dalam konfigurasi injap sudut kanan industri:

Dengan memilih pasangan pengedap yang betul untuk Injap Bebola Sudut Kanan Loyang , jurutera boleh menghapuskan kebocoran sebaris dan kemerosotan tempat duduk pramatang dengan berkesan.

Konfigurasi Pelabuhan

Apabila menyepadukan a Injap Bebola Sudut Kanan Loyang ke dalam gelung bendalir, memilih konfigurasi lubang dalaman yang sesuai secara langsung memberi kesan kepada kecekapan sistem dan kestabilan tekanan hiliran. Reka bentuk sudut kanan terutamanya dikategorikan kepada dua jenis port yang berbeza:

Pelabuhan Penuh (Lubang Penuh) : Dalam reka bentuk port penuh, diameter dalaman laluan aliran bola sepadan dengan diameter paip nominal dengan sempurna. Apabila bendalir melalui port penuh Injap Bebola Sudut Kanan Loyang , sekatan aliran dikekalkan pada tahap minimum mutlak. Ini penting untuk cecair likat atau aplikasi yang mengekalkan kadar aliran isipadu maksimum adalah wajib.

Pelabuhan Standard (Gerek Terkurang) : Injap port standard mempunyai lubang aliran dalaman yang satu saiz lebih kecil daripada saluran paip penyambung. Konfigurasi ini memperkenalkan sedikit sekatan pada aliran bendalir, yang boleh meningkatkan sedikit halaju aliran sambil menyebabkan penurunan tekanan yang lebih tinggi merentasi pusingan 90 darjah. Faedah utama reka bentuk port piawai ialah saiz fizikalnya yang padat dan kos yang lebih rendah, menjadikannya ideal untuk sistem di mana sekatan aliran kecil tidak memberi kesan kepada hasil operasi.

Pematuhan Peraturan & Pensijilan

Perolehan B2B global mewajibkan pematuhan ketat kepada pengurusan kualiti antarabangsa dan protokol keselamatan alam sekitar. Untuk projek volum tinggi, kemudahan pembuatan mesti menunjukkan pematuhan yang ketat dengan piawaian kualiti yang disahkan. Ningbo Yunhua Valve Co., Ltd. memastikan bengkel pemesinan ketepatan automatik dan talian pemasangan automatiknya beroperasi di bawah sistem kualiti yang ketat untuk memenuhi jangkaan ketat ini.

Penanda aras global utama untuk Injap Bebola Sudut Kanan Loyang termasuk:

ISO 9001:2015 : Mengesahkan bahawa reka bentuk, pembuatan dan operasi ujian kilang mengekalkan ketekalan proses yang lengkap dan rangka kerja penambahbaikan berterusan.

Kelulusan CE : Memperakui bahawa injap mematuhi keperluan keselamatan dan prestasi struktur yang ketat yang ditetapkan oleh Arahan Peralatan Tekanan Eropah.

Pematuhan RoHS & NSF : Memastikan bahawa kandungan plumbum dalam matriks loyang dihadkan atau disingkirkan sepenuhnya di mana peraturan keselamatan air yang boleh diminum atau hubungan dengan makanan terpakai.

Paip Terkekang Angkasa

Dalam reka bentuk perindustrian moden, meminimumkan keperluan ruang adalah komponen penting dalam kejuruteraan struktur. Apabila menghalakan sistem perpaipan yang rumit dalam kepungan jentera perindustrian padat, injap sebaris tradisional digabungkan dengan kelengkapan paip 90 darjah individu sering terbukti terlalu besar. The Injap Bebola Sudut Kanan Loyang mengatasi cabaran ini dengan membenarkan jurutera membuat pusingan tajam 90 darjah terus pada titik kawalan bendalir. Pengoptimuman susun atur ini sangat dihargai dalam sistem penapisan minyak, peralatan pembersihan industri dan saluran bendalir kenderaan komersial, di mana setiap milimeter kelegaan spatial penting.

HVAC dan Sistem Pemanasan Bendalir

Sistem pemanasan, pengudaraan dan penyaman udara (HVAC) komersial tertakluk kepada komponen paip kepada kitaran pengembangan dan pengecutan haba yang berterusan. A Injap Bebola Sudut Kanan Loyang kerap digunakan sebagai nod pengasingan kritikal dalam gelung pintasan dandang, pancarongga pemanasan bawah lantai yang berseri, dan talian sistem penyejuk. Kekonduksian terma yang tinggi dan kestabilan haba loyang industri membolehkan injap mengekalkan bentuk struktur di bawah turun naik suhu malar, menghalang keretakan atau meledingkan yang dikaitkan dengan komponen logam sintetik atau gred rendah.

Talian Pneumatik dan Hidraulik

Dalam sistem pemasangan kilang automatik, talian pneumatik tekanan sederhana dan litar pengagihan kuasa hidraulik memerlukan gangguan aliran segera dan selamat gagal. Tindakan pantas suku pusingan Injap Bebola Sudut Kanan Loyang memberikan keupayaan mematikan serta-merta. Ningbo Yunhua Valve Co., Ltd. menggunakan armada peralatan mesin CNC domestik dan antarabangsa yang canggih untuk memastikan kesesuaian toleransi rapat yang diperlukan untuk sistem udara termampat berkelajuan tinggi. Toleransi pembuatan yang ketat menghalang molekul udara bertekanan tinggi daripada terlepas melalui antara muka batang atau benang, mengurangkan kehilangan udara termampat yang mahal merentasi kemudahan industri yang besar.

Penilaian Tekanan dan Suhu

Apabila memilih model tertentu bagi Injap Bebola Sudut Kanan Loyang , pengurus perolehan B2B mesti menganalisis dengan teliti keluk penarafan Tekanan-Suhu komponen. Had struktur injap ditakrifkan oleh penarafan tekanan nominal (PN), yang mesti sentiasa melebihi tekanan lonjakan maksimum yang mungkin dalam sistem sasaran.

Penilaian kejuruteraan standard untuk injap sudut kanan berkualiti tinggi dipecahkan di bawah:

PN16 (16 Bar / lebih kurang 232 PSI) : Sesuai untuk pemasangan komersial ringan, sistem air domestik dan talian utiliti tekanan rendah.

PN25 (25 Bar / lebih kurang 362 PSI) : Direka untuk aplikasi industri tugas berat, menara penyejuk HVAC, dan talian pneumatik peringkat pertengahan.

Had Toleransi Suhu : Struktur loyang gred tinggi biasa beroperasi dengan selamat dalam sampul suhu menjangkau dari -20 darjah Celsius hingga 120 darjah Celsius. Melebihi ambang terma ini boleh merendahkan elemen pengedap PTFE dalaman, yang membawa kepada tangisan rentas kerusi dalaman.

Jenis Tamat Sambungan

Untuk memastikan penyepaduan yang lancar ke dalam infrastruktur mekanikal global, the Injap Bebola Sudut Kanan Loyang direka bentuk dengan pelbagai antara muka bersama standard:

NPT (Tirus Paip Kebangsaan) : Digunakan terutamanya di seluruh rangkaian perindustrian Amerika Utara, menggunakan konfigurasi benang tirus yang mencapai pengedap gangguan apabila dibalut dengan pita PTFE atau pengedap benang industri.

BSP / ISO 228 (Paip Standard British) : Diguna pakai secara meluas di seluruh pasaran Eropah dan Asia. Benang ini boleh selari (BSPP) atau tirus (BSPT), dan benang selari bergantung pada mesin basuh elastomerik atau pengedap muka untuk mengandungi cecair bertekanan.

Kelengkapan Mampatan : Sesuai untuk aplikasi di mana kimpalan medan atau mengetuk benang tidak praktikal. Kelengkapan ini membolehkan injap diapit terus pada paip komposit kuprum, PEX atau berbilang lapisan dengan alatan tangan asas.

Ujian Rantaian Bekalan & Kawalan Kualiti

Mengekalkan rantaian bekalan tanpa gangguan komponen bebas kerosakan adalah penting untuk infrastruktur pembinaan dan pembuatan berskala besar. Ningbo Yunhua Valve Co., Ltd. memastikan konsistensi yang luar biasa dengan mengekalkan kapasiti pengeluaran tahunan sebanyak 2 juta set injap dan 100% ujian kualiti dalaman.

Sebelum a Injap Bebola Sudut Kanan Loyang meninggalkan bengkel ujian, ia menjalani pemeriksaan pneumatik dua peringkat. Peringkat pertama menundukkan cengkerang injap kepada pemeriksaan kebocoran pecah tekanan tinggi untuk menghapuskan sebarang kecacatan struktur tuangan atau penempaan. Peringkat kedua mengukur prestasi pengedap tempat duduk, menggunakan tekanan udara struktur terhadap teras bola tertutup untuk mengesahkan bahawa terdapat kebocoran gelembung sifar. Tahap kawalan kualiti ini secara drastik meminimumkan tuntutan waranti lapangan untuk pengedar borong global.

Tork dan Panduan Penjajaran

Pemasangan fizikal yang betul adalah penting untuk melindungi kefungsian jangka panjang a Injap Bebola Sudut Kanan Loyang . Apabila paip berbenang berakhir ke dalam badan injap, juruteknik mesti menggunakan sepana yang tepat dan ditentukur pada flat heksagon khusus yang disediakan berhampiran titik masuk benang. Mengenakan daya pada hujung bertentangan injap atau merentasi sambungan pemasangan pusat utama boleh mengubah bentuk cangkang badan injap, meledingkan penjajaran dalaman tempat duduk PTFE dan menyebabkan kekakuan kekal semasa operasi manual.

Tambahan pula, saluran paip mesti disokong dengan betul dan diselaraskan secara struktur sebelum pemasangan. Memaksa a Injap Bebola Sudut Kanan Loyang untuk merapatkan segmen paip yang tidak padan atau bengkok memperkenalkan momen lentur yang tinggi yang meletakkan tekanan berlebihan pada hujung sambungan injap, yang berpotensi membawa kepada tekanan retakan kakisan dalam tempoh perkhidmatan yang panjang.

Penyelenggaraan Pencegahan

Walaupun Injap Bebola Sudut Kanan Loyang sememangnya merupakan komponen penyelenggaraan yang rendah, melaksanakan program penyelenggaraan pencegahan rutin boleh menggandakan jangka hayat operasinya, terutamanya dalam sistem air keras atau gelung pengendalian kimia. Dari masa ke masa, kalsium karbonat, mineral terlarut, dan karat zarah boleh mendap di dalam rongga tidak aktif di sekeliling bola injap.

Jika injap kekal pegun dalam kedudukan terbuka sepenuhnya selama berbulan-bulan pada satu-satu masa, mendapan mineral kristal ini boleh menghablur pada permukaan licin sfera. Apabila injap akhirnya dikendalikan, mendapan keras ini boleh menjaringkan tempat duduk PTFE yang lembut, secara kekal menjejaskan keupayaan pengedap injap. Menggerakkan injap melalui kitaran buka dan tutup yang lengkap sekurang-kurangnya sekali setiap suku tahun menghilangkan pengumpulan permukaan setempat ini dan mengagihkan semula pelincir dalaman ke seluruh muka pengedap.

Penyelesaian Masalah Sebaris

Jika pengendali mengenal pasti tangisan cecair atau lembapan terbentuk di sekeliling batang pemegang kawalan, ia selalunya menunjukkan bahawa cincin pembungkus batang dalaman telah mendap atau mengalami sedikit haus daripada kitaran frekuensi tinggi. Dalam kejuruteraan yang baik Injap Bebola Sudut Kanan Loyang , ini boleh diperbetulkan dengan mudah tanpa mengeluarkan keseluruhan injap daripada saluran paip aktif. Juruteknik hanya mengetatkan nat pembungkus luaran yang terletak di bawah tuil pemegang dengan pusingan suku menggunakan alatan tangan standard. Pelarasan kecil ini memampatkan semula lengan pembungkusan PTFE dalaman pada batang, memulihkan pengedap struktur yang lengkap.

Apakah kelebihan hidraulik utama menggunakan Injap Bebola Sudut Kanan Loyang berbanding injap bola sebaris standard dengan siku 90 darjah yang berasingan?

Jawab : Reka bentuk bersepadu bagi Injap Bebola Sudut Kanan Loyang menghilangkan sambungan berulir atau dipateri lengkap daripada sistem bendalir. Ini mengurangkan jumlah pekali geseran bendalir berbanding dengan injap sebaris bebas yang disambungkan ke siku paip mendadak. Laluan dalaman yang diperkemas bagi badan injap sudut kanan mengurangkan pergolakan setempat, merendahkan penurunan tekanan sistem keseluruhan, dan memberikan jejak fizikal yang lebih padat untuk pemasangan yang ketat.

Bagaimanakah komposisi aloi (seperti loyang CW617N atau DZR) mempengaruhi hayat perkhidmatan injap ini dalam persekitaran komersial yang agak menghakis?

Jawab : Loyang standard boleh mengalami penyahzinan apabila terdedah kepada air agresif yang mengandungi paras klorin atau karbon dioksida yang tinggi, satu proses di mana zink dilarutkan daripada matriks aloi, meninggalkan rangka tembaga yang berliang dan lemah dari segi struktur terdedah kepada tangisan. Memilih a Injap Bebola Sudut Kanan Loyang ditempa daripada loyang Tahan Dezinkifikasi (DZR) atau aloi CW617N memastikan bahawa perencat metalurgi tertentu hadir. Penambahan unsur ini mengunci atom zink dengan selamat dalam struktur kristal logam, menghalang larut lesap kimia dan memanjangkan hayat operasi dengan ketara dalam rangkaian air yang keras.

Apakah ciri penurunan tekanan khusus yang dikaitkan dengan laluan aliran sudut tegak?

Jawab : Oleh kerana medium bendalir mesti menukar arah sebanyak 90 darjah di dalam teras injap, penurunan tekanan merentasi a Injap Bebola Sudut Kanan Loyang adalah lebih tinggi sedikit daripada injap bola sebaris port penuh yang lurus. Walau bagaimanapun, ia jauh lebih rendah daripada gabungan penurunan tekanan injap sebaris standard yang dipasangkan dengan pemasangan siku paip pusing tajam konvensional. Laluan aliran dalaman dioptimumkan oleh pengeluar untuk meminimumkan rintangan bendalir dan mengekalkan daya pemprosesan isipadu yang stabil.

Bolehkah Injap Bebola Sudut Tepat Loyang digunakan untuk pendikitan atau peraturan aliran, atau adakah ia hanya untuk tujuan tutup?

Jawab : Injap bola secara asasnya direka bentuk untuk pengasingan penuh (perkhidmatan hidup/mati). Menggunakan standard Injap Bebola Sudut Kanan Loyang untuk pendikitan berterusan-di mana injap dibiarkan separa terbuka-mendedahkan tepi terdedah tempat duduk PTFE dalaman kepada ricih bendalir berkelajuan tinggi dan tekanan setempat yang tertumpu. Ini boleh menghakis permukaan pengedap dengan cepat dan menyebabkan peronggaan teruk, yang membawa kepada kebocoran hiliran apabila injap kemudiannya ditutup sepenuhnya.

Apakah pensijilan antarabangsa yang mesti disediakan oleh kilang pembuatan untuk sistem air minuman tanpa plumbum?

Jawab : Untuk sistem paip yang menghantar air minuman yang boleh diminum, peraturan perolehan biasanya memerlukan pensijilan NSF/ANSI 61 atau NSF 372, yang mengesahkan bahawa kandungan plumbum dalam komponen yang dibasahi adalah di bawah ambang mandat 0.25%. Kemudahan seperti Ningbo Yunhua Valve Co., Ltd. mengekalkan aliran kerja ujian bahan termaju untuk mengesahkan bahawa larian loyang bebas plumbum atau rendah plumbum khusus memenuhi kriteria kesihatan dan persekitaran yang ketat ini.

Bagaimanakah prestasi kerusi PTFE standard di bawah kitaran haba berterusan dalam aplikasi HVAC komersial?

Jawab : PTFE Virgin mempunyai julat suhu operasi yang luar biasa, membolehkannya mengendalikan turun naik bendalir antara -20 darjah Celsius dan 120 darjah Celsius dengan mudah. Keanjalan semulajadi membolehkannya berubah bentuk sedikit di bawah tekanan pengembangan haba dan kembali ke profil asalnya apabila sistem menjadi sejuk. Untuk gelung berbasikal haba frekuensi tinggi yang melampau, menggunakan PTFE yang diperkukuh atau Diisi Karbon memberikan kestabilan dimensi yang lebih besar dan menghalang rayapan bahan dalam operasi jangka panjang.

Apakah perbezaan antara batang kalis letupan dan reka bentuk batang standard dalam pemasangan tekanan tinggi?

Jawab : Batang kalis letupan direka bentuk dengan bebibir bahu dalaman bersepadu yang terletak dari bahagian dalam cangkerang badan injap. Dalam aplikasi tekanan tinggi, daya bendalir dalaman menolak batang ke atas terhadap bahu keselamatan ini, menjadikannya mustahil secara fizikal untuk batang dikeluarkan dari badan injap semasa operasi atau di bawah pancang lonjakan yang melampau. Sebaliknya, batang pemasangan luaran yang lebih rendah bergantung sepenuhnya pada nat penahan atas, memperkenalkan risiko kegagalan bencana jika komponen penahan gagal di bawah tekanan.

Bagaimanakah kilang menjalankan ujian kebocoran 100% untuk penghantaran borong volum tinggi?

Jawab : Untuk menguruskan larian pembuatan besar-besaran sambil menjamin kualiti bebas kecacatan, kemudahan automatik memasang stesen ujian pneumatik khusus tepat pada penghujung urutan pemasangan. Syarikat seperti Ningbo Yunhua Valve Co., Ltd., yang mempunyai kapasiti tahunan sebanyak 2 juta set injap, menenggelamkan injap yang dipasang atau menggunakan sistem pereputan tekanan udara pembezaan automatik. Penderia yang dikawal komputer ini serta-merta menandakan walaupun sebahagian kecil daripada kehilangan tekanan milibar, secara automatik mengasingkan sebarang injap yang tidak sempurna sebelum bertinju dan dihantar.

Apakah tanda-tanda peronggaan dalam injap bendalir berarah 90 darjah, dan bagaimanakah ia boleh dicegah?

Jawab : Peronggaan berlaku apabila tekanan bendalir setempat turun di bawah tekanan wap cecair, mewujudkan buih wap kecil yang runtuh dengan ganas apabila memasuki kawasan bertekanan lebih tinggi. Runtuhan ini menghasilkan gelombang kejutan kecil yang berbunyi seperti batu kelikir yang meluru melalui saluran paip. Lama kelamaan, peronggaan boleh menyebabkan pitting teruk merentasi bola loyang dan dinding dalaman. Ia boleh dielakkan dengan mengelakkan halaju aliran yang berlebihan, memastikan tekanan salur masuk kekal mencukupi, dan memilih port penuh Injap Bebola Sudut Kanan Loyang untuk mengelakkan penurunan tekanan dalaman yang mendadak.

Jenis sambungan yang manakah (NPT lwn. ISO 228 Thread) memberikan kestabilan struktur yang lebih baik untuk jentera pneumatik industri tugas berat?

Jawab : Kedua-dua reka bentuk benang menawarkan kekuatan mekanikal yang sangat baik apabila dimesin dengan betul. Benang NPT menampilkan profil tirus yang menyekat benang mengawan bersama-sama untuk membentuk pengedap struktur yang sangat tegar di sepanjang keseluruhan sambungan, yang membantu menahan getaran mekanikal yang biasa dalam jentera industri berat. Benang ISO 228 adalah selari dan bergantung pada muka pengedap rata atau mesin basuh di dasar sambungan benang, yang memudahkan pemasangan dan pembongkaran yang lebih cepat semasa penyelenggaraan mesin sambil mengekalkan integriti sendi yang konsisten.
